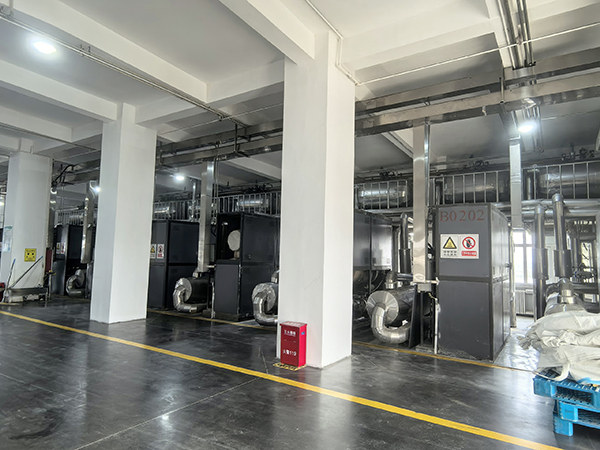

在工業熱能系統中，電加熱導熱油爐逐漸成為化工、鋰電、新能源等領域的首選設備。電加熱導熱油爐安裝決定設備壽命與運行安全性。
電加熱導熱油爐的核心在于電能到熱能的高效轉換。根據CAD圖紙顯示，典型系統包含防爆電加熱器、循環泵、膨脹槽、智能溫控模塊四大模塊。1100kW機型采用兩組550kW加熱器串聯，每組內置超溫保護熱電阻（PT100），出口測溫點與膨脹槽高度會在安裝圖中明確標注。
電加熱導熱油爐重點關注電氣安全設計，如65.5kW機型的電氣圖要求PID溫控模塊配置4~20mA信號輸出，并需標注電磁屏蔽措施，避免信號干擾導致溫度誤報。
根據安裝圖的基礎條件圖，需驗證混凝土承重能力。例如550kW加熱器組要求地基承載力≥150kPa，傾斜誤差需控制在2mm/m以內。設備需水平放置，膨脹槽與循環泵的相對位置需嚴格按圖紙執行。
管道酸洗鈍化可減少90%的焊渣殘留，防止導熱油結焦。安裝圖中的管徑參數（如DN50、DN250）需與流速匹配：流速過高易引發湍流腐蝕，過低則降低傳熱效率。
注油后需采用階梯升溫法（每小時升5℃），配合多點排氣閥操作。某案例顯示，此法可縮短30%調試時間，同時減少氣阻導致的油泵空轉。
